防针刺伤注射器的设计-仟龙医疗

来源: | 发布日期:2021-12-18

注射器的针头一般都很长,非常锋利。注射完成后,无论是重新覆盖保护盖,还是放置在其他地方,都很容易意外刺伤医务人员自己的情况,给医务人员带来感染的风险。一旦患者较多,周围环境复杂,各种事故都会导致医务人员,甚至患者被注射器刺伤的机会也会增加。为了解决现有技术中存在的问题,本实用新型提出了一种非常方便的注射器,可以阻挡针,防止针灸。

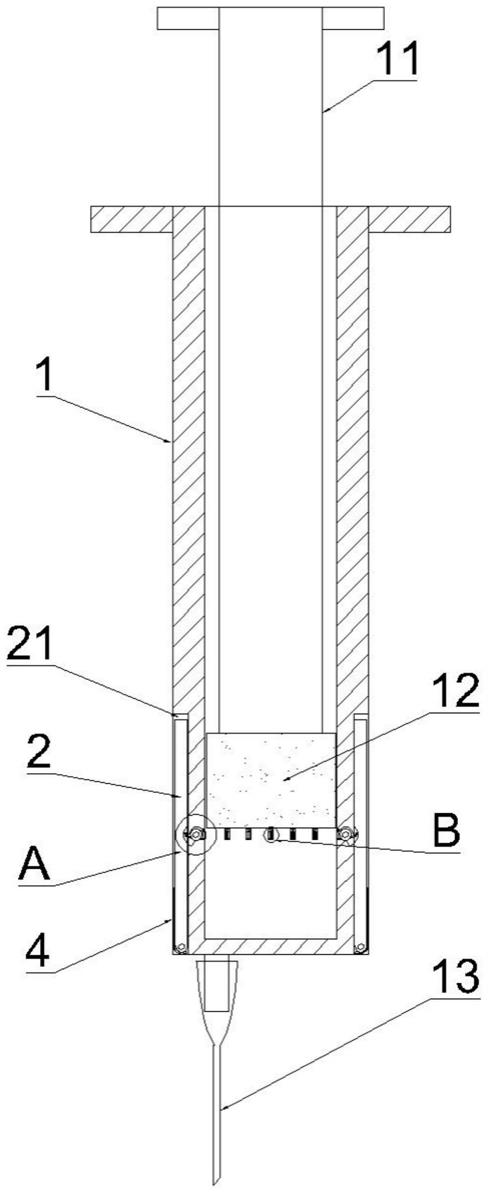

防针刺伤注射器的设计

防针刺伤注射器的设计,包括针管、芯杆、芯杆端部活塞和多个挡板,每个挡板都可以转向针管,当挡板转向针头时,挡板外端位于针头尖端;每个挡板位置和针管分别设置卡住机构,驱动每个挡板的动力部件。

1.固定机构包括针筒内可向挡板旋转的旋转块,钩板固定在挡板一侧;钩板位置和挡板上设有供钩板从下方进出的凹槽,形成嵌入式凹槽,固定与钩板头端内弯曲相匹配的限位块;远挡板一侧和针筒内设有控制旋转块旋转的控制机构。

2.包括一侧延伸到针筒内腔的电梯板,电梯板的位置和针筒内有一个开口朝向针筒的内腔,供电梯板上下移动;电梯板顶部与电梯槽内壁之间有弹簧;当弹簧将电梯板推到下面时,固定在电梯板的上端和旋转块上,外端靠近电梯板上方的上控块。

3.电梯槽靠近旋转块的一侧壁沿电梯板的运动方向设置直径小于电梯板的贯通槽,形成滑槽;电梯板靠近滑槽的一端通过滑槽,延伸到滑槽两侧,形成限位板;电梯板下端固定在电梯板下方的下控制块上;上控制块和下控制块的外端通过滑槽靠近电梯块的上下两端。

4.升降板位于针筒内腔一侧,垂直于升降板的运动方向均有凸棱。

5.挡板靠近针的一端可以通过旋转轴上下旋转;动力部件是一端固定在挡板外壁上的弹性绳,另一端固定在挡板上旋转轴内侧。

6.每个挡板的位置和外壁都有容纳每个挡板的挡板槽;当挡板位于挡板槽内时,挡板,挡板的外壁不高于针筒外壁的平面。
